1 系统概述

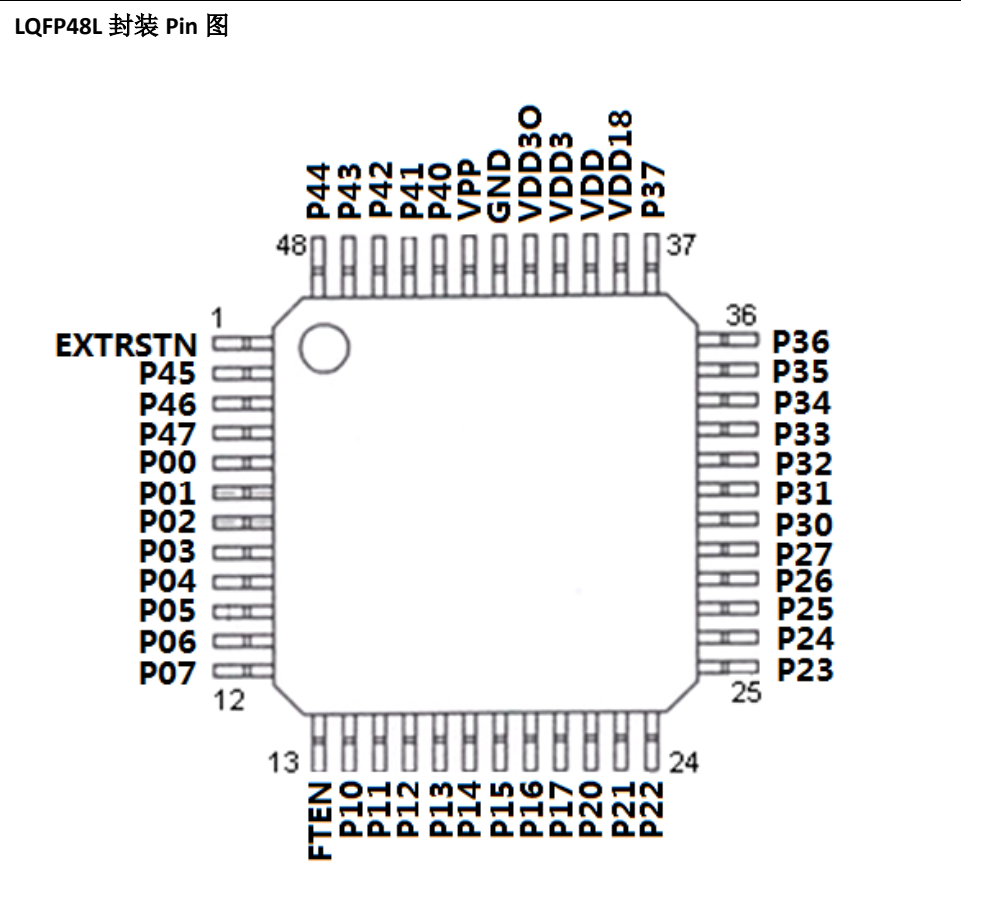

SG8F6402 是完全集成的混合信号片上系统型 MCU。片内集成了上电复位电路、LDO、看门狗、

定时器、高精度 R/C 时钟、USB 控制器(low speed)、FLASH 程序/数据存储器等模块。其中 FLASH

程序/数据存储器可重复擦写，并允许 IAP(In Application Programming)。

片内的两线编程接口允许对安装在最终应用系统中产品的 MCU 进行非侵入式(不占用片内资源)、

全速、在线系统调试及编程。支持调试程序时观察和修改存储器和寄存器、设置多个断点、单步/全速

运行和停机等调试方法。在片上调试系统时，所有的模拟和数字外设都可全功能运行。

2 特性简介

⚫ MCU

◼ 高速、流水结构的微控制器内核

◼ 指令代码完全兼容 MCS-8051

◼ 功耗控制支持空闲模式和停机模式

◼ 256Byte 内部 RAM 数据存储器

◼ 16K * 8Bit FLASH 程序存储器

⚫ FLASH 存储器

◼ 可以对特定区域进行 IAP 操作

◼ 容量 16K * 8Bit

◼ 每页 256Byte

◼ 通过 USB 端口可以对 FLASH 进行编程(需要 IAP 支持)

⚫ 时钟系统

◼ 片内高速可编程 R/C 时钟(12MHz)

◼ 片内低速 R/C 时钟(32KHz)

⚫ 电源系统

◼ 工作电压 4.5V~5.5V

◼ 内置 5V TO 3V LDO

◼ 内置 3V TO 1.8V LDO

⚫ GPIO

◼ GPIO 带有内置上拉（两档可调）

深圳市晶之上电子科技有限公司4

SG8F6402

8-Bit Flash Microcontroller

◼ 端口驱动电流(部分两档可调)

◼ LED 驱动功能

⚫ 调试接口

◼ 全速、非侵入式的在系统调试接口(片内)

◼ 支持 3 个断点

◼ 单步调试

◼ 可以读取或修改内部存储器及寄存器

⚫ USB

◼ 3 个端点

◼ 端点 0 8bytes FIFO

◼ 端点 1 48bytes FIFO

◼ 端点 2 8bytes FIFO

⚫ Timer0/Timer1

◼ 兼容 MCS-51 的 Timer0/Timer1

◼ 4 种工作模式

⚫ WDT

◼ 可从 IDLE/STOP 模式下唤醒 MCU

◼ 可对 MCU 进行系统复位
